Gen anpil kalite ponp elektrik submersible, ak sa yo ki pi souvan itilize nan irigasyon byen yo se lwil oliv plen ak dlo plen ponp elektrik submersible. Pran seri QJ gwo twou san fon ponp submersible kòm yon egzanp, atik sa a yon ti tan entwodui estrikti a nan ponp submersible gwo twou san fon.
Estrikti yon ponp submersible gwo twou san fon sitou konsiste de yon ponp dlo, yon motè elektrik, yon inlet ak yon aparèy sele, jan yo montre nan figi a.
Ponp dlo a sitiye nan fen anwo ponp elektrik submersible a, sitou ki konpoze de roue, gid lojman, arbr ponp, bi kawotchou ak lòt konpozan. Arbr ponp lan ak arbr motè yo konekte pa yon kouple silenn. Impuls a se yon roue santrifujeur ki fèmen, epi yo nan lòd yo anpeche ponp dlo a soti nan ranvèse pandan fèmen, yon valv chèk enstale nan fen anwo a.
Pati motè a sitiye nan pwent pi ba ponp elektrik submersible a, sitou ki konpoze de konpozan tankou rotor, stator, gid kote yo pote, poussée portant, ak fim reglemante presyon. Se likidasyon an plastik oswa stator te fè nan polyethylene izole nilon kouvri dlo ki reziste fil elektwomayetik. Enteryè motè a plen ak dlo pwòp pou refwadi BEARINGS motè a. Yon fim reglemante presyon kawotchou enstale nan pati anba a nan motè a ajiste chanjman yo nan presyon dlo andedan kò a ki te koze pa monte nan tanperati nan motè a.
Inlet la ak aparèy sele yo sitiye nan mitan an nan ponp elektrik la submersible. Se aparèy la sele sitiye nan fen anwo motè a epi li konsiste de yon bag voye sab ak yon sele lwil oliv kilè eskèlèt nan aparèy yo pi devan ak ranvèse. Fonksyon li se anpeche sediman antre nan enteryè motè a.
Siyifikasyon modèl 200-QJ80-55/5 ponp submersible gwo twou san fon: 200- Dyamèt pi piti piti ki apwopriye pou ponp sa a se 200 mm; QJ gwo twou san fon ponp submersible; 80- Pousantaj koule rated nan 80m3/h; 55- Tèt total nominal la se 55 mèt; 5 etap nan ponp dlo.

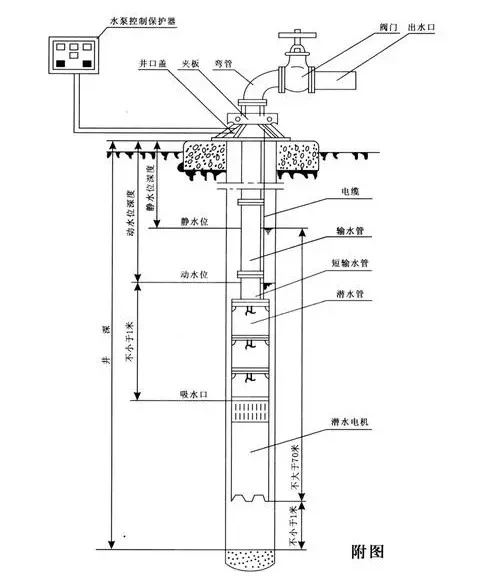

Dyagram estriktirèl ponp submersible gwo twou san fon an se jan sa a:
